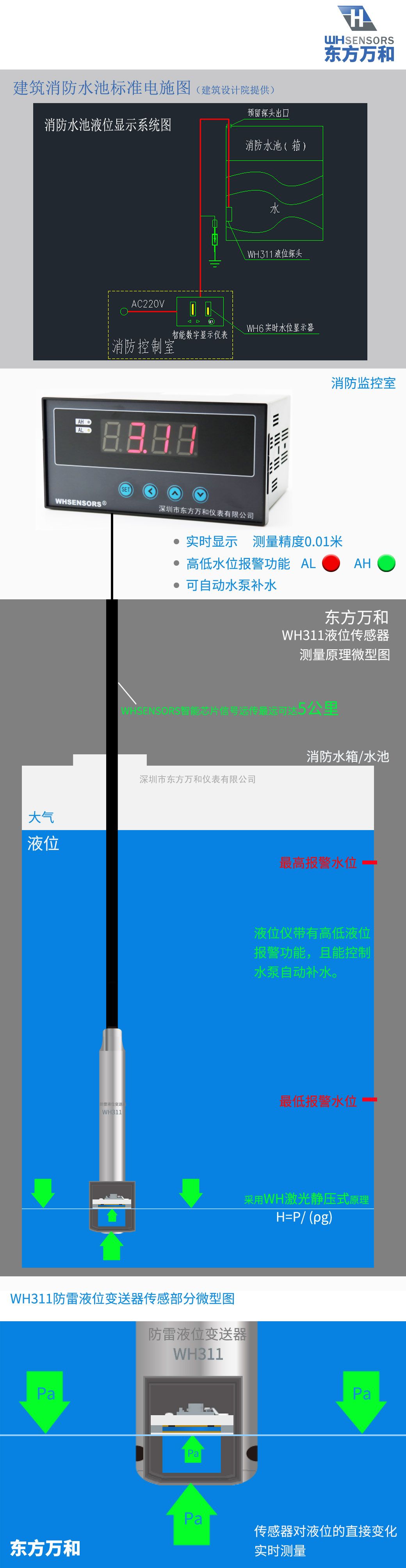

设计院设计要求（示例4.8米高水池）：
1设计要求：消防水池液位显示报警，在消防值班室设置消防水池
液位显示、报警。当消防水池内液位高于消防设置液位（溢流水
位）4.5米，或低于消防设置液位（警戒水位）0.5米时，发出声
光报警信号。
2.施工要求：消防水池液位报警盘安装在消防值班室内。
接线前请仔细核对产品和产品说明书，确认无误后方可接线。接
线时按照产品说明书进行，中间延长线布线用2*1.5²两芯屏蔽电
缆。要求正确接线、接地。
消防水池就地水位显示装置远传液位器 典型要求：
1，就地液位实时显示+高低液位报警功能；
2，消防值班室液位实时显示+高低液位报警功能；

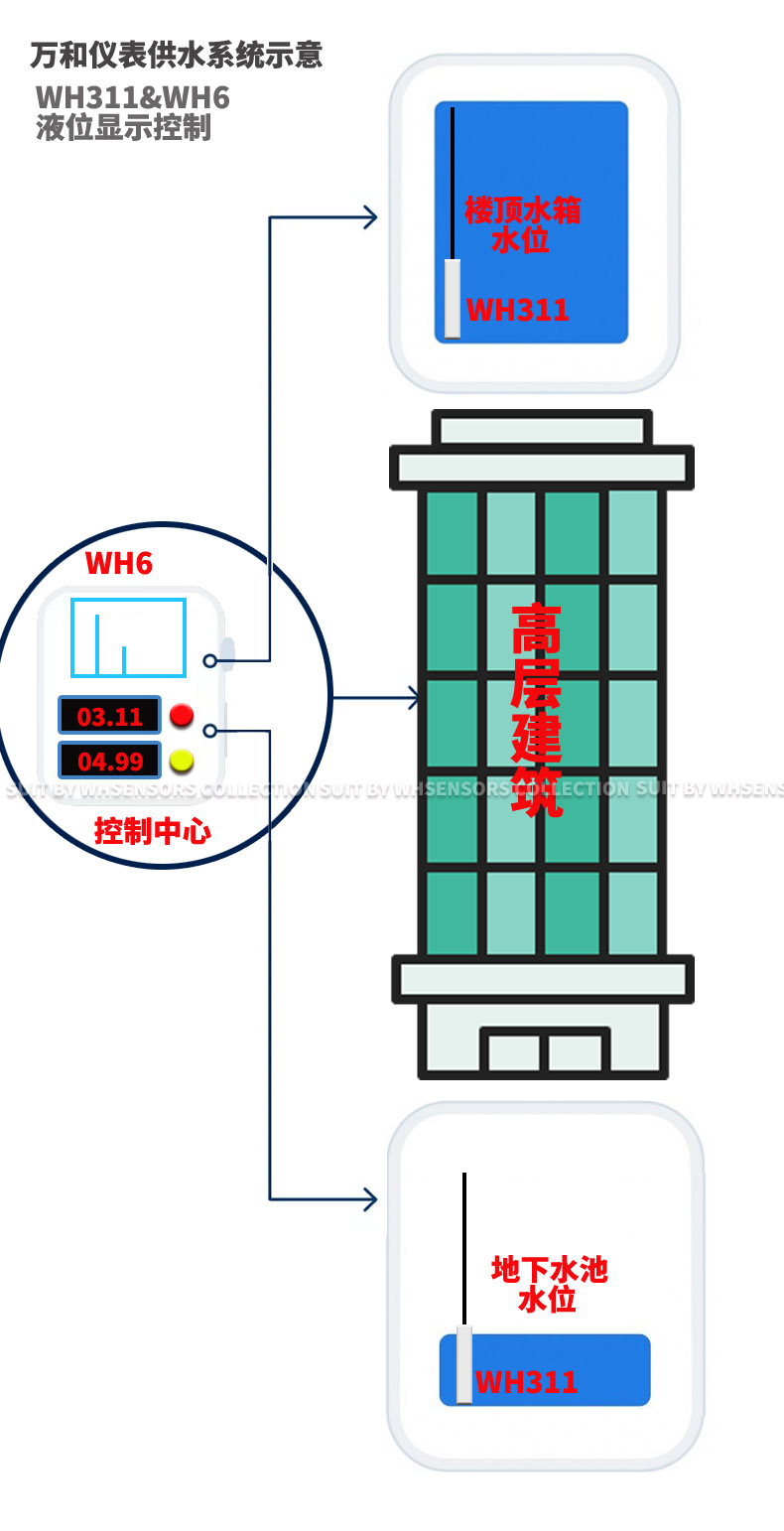

3，泵房液位显示+消防值班室液位显示+控制水泵自动补水排水上下限报警。
WH311防雷液位传感器详细参数
测量范围：-100KPa~0~5KPa...100MPa
过载能力：2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型：表压或绝压
测量介质：与316不锈钢兼容的气体或液体
综合精度：±0.25%FS
工作温度:-40～85℃
补偿温度:-10 ～70℃
供电范围:12～36VDC（一般24VDC）
信号输出:4～20mA / 1～5VDC / 0～5VDC / 0.5～4.5VDC
外壳防护:插头型（IP65）； 电缆型（IP67）
响应时间:≤2 ms
抗电磁度:EN50081-1； EN50082-2；IEC61000-4-3
压力连接:M20*1.5/ G1/4 (可根据客户要求定制)
电气连接:见产品选型表电气连接图（可客定义）
密封圈材质:不锈钢全焊接结构消防水池补水及自动控制常规要求

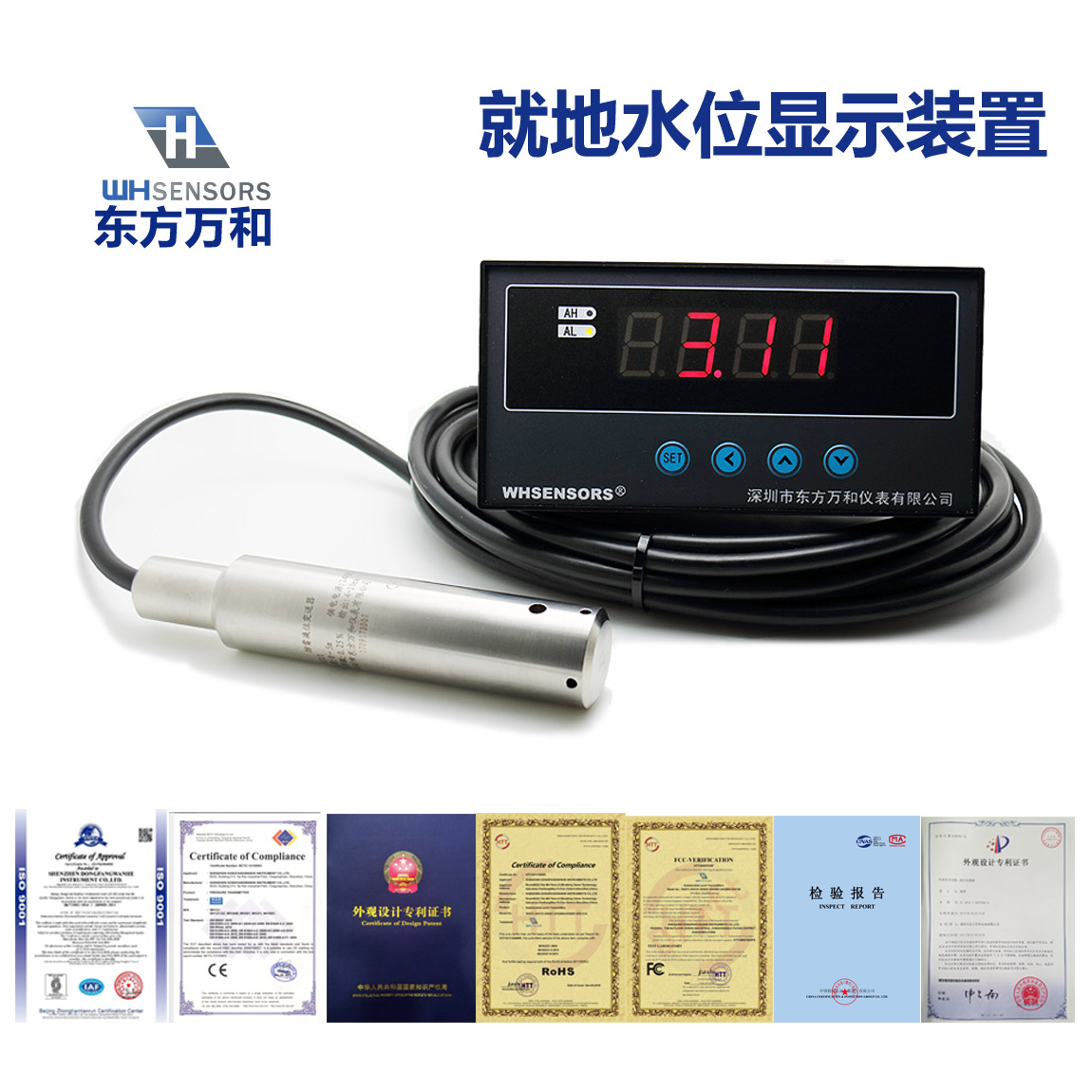

WH311 就地液位显示装置水池水位监测是万和定制利用流体静力学原理测量水位或液位,是压力传感器的一种重要应用。用微机械加工技术制
作的高灵敏度的硅压阻力敏元件是液位传感器的心 脏,辅之以带通气导管的专用电缆及专门的水密封技术,既
保证了浸入式传感器的水密封,又使得参考压力腔与环境气压相通,从而获得准确的测量结果与优良的稳 定
性。WH311液位变送器采用了国际水平的干式陶瓷电容传感器或带温度补偿的隔离膜片式扩散硅压力传感
器,作为感测元件,大大提高了产品的使用性 能。广泛应用于石油,化工,电厂,城市供排水,水文勘探等领域的
水位和液位的测量与控制。
产品特点：
☆ 采用国外的生产工艺
☆ 激光标定零点满量程
☆ 不锈钢隔离膜片及全焊接结构
☆ 防雷击,内置防雷模块,适合液位安装
☆ 坚固,全封闭式电路
☆ 防潮,防结露功能
产品应用：
> 工业现场液位测量与控制
> 城市供水及污水处理
> 水文监测与控制
> 大江大坝及水利建设
> 航海及船舶系统
> 食品饮料设备
> 化工,医用设备
> 水利水电监测
要求需满足《消防给水及消火栓系统技术规范》GB50974-2014中消防水池水位自动显示实时报警补水相关要求。水箱中配置液位控制器，液位控制器与水箱进水电动阀联动，水箱液位下降至补水液位时，进水电动阀打开，补水管道压力下降，深井水泵自动启动，到达高液位时，水箱进水电动阀关闭，水泵自动停止运行。

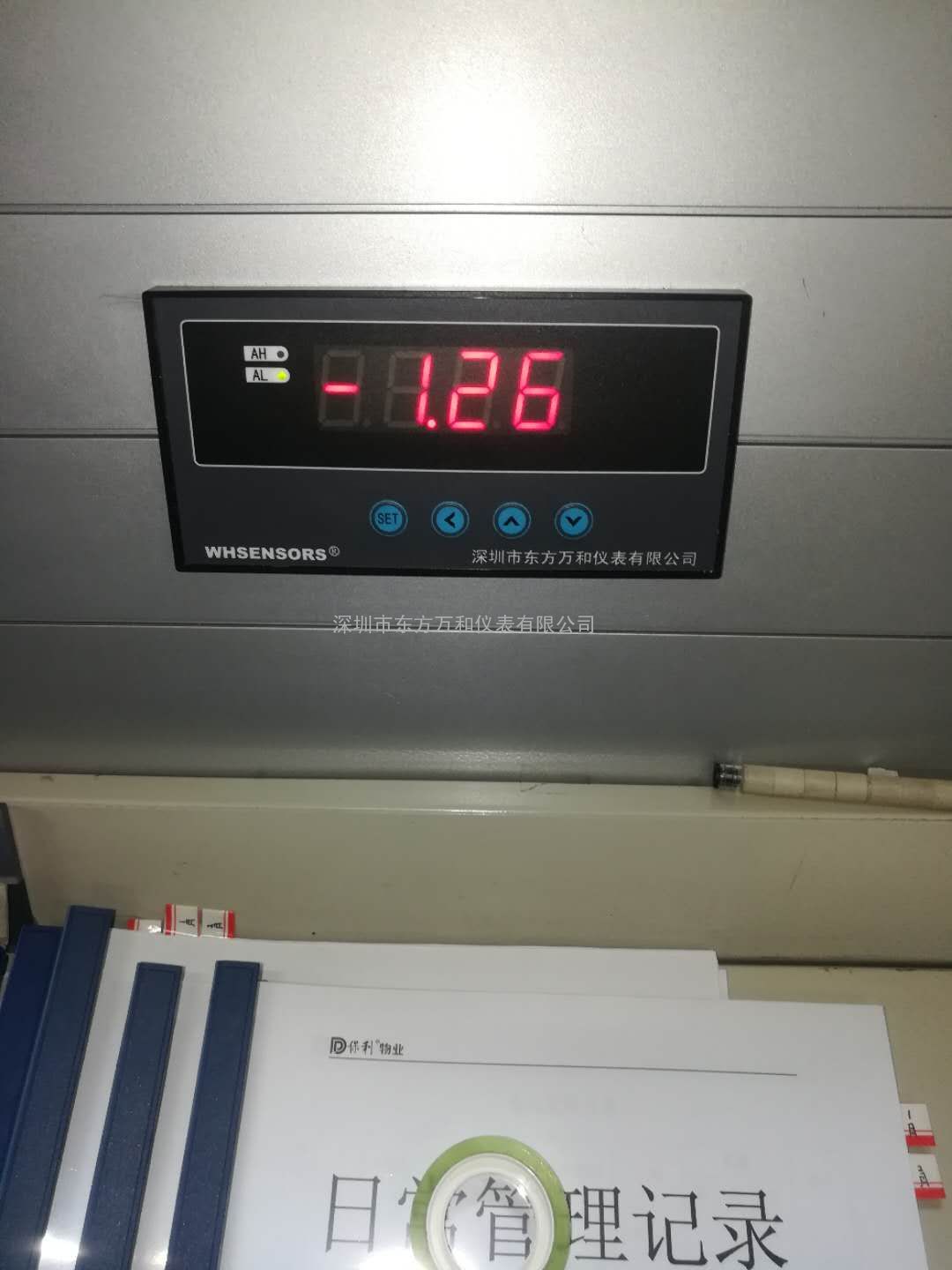

水池就地液位显示装置水池水位监测配套消防控制室显示
