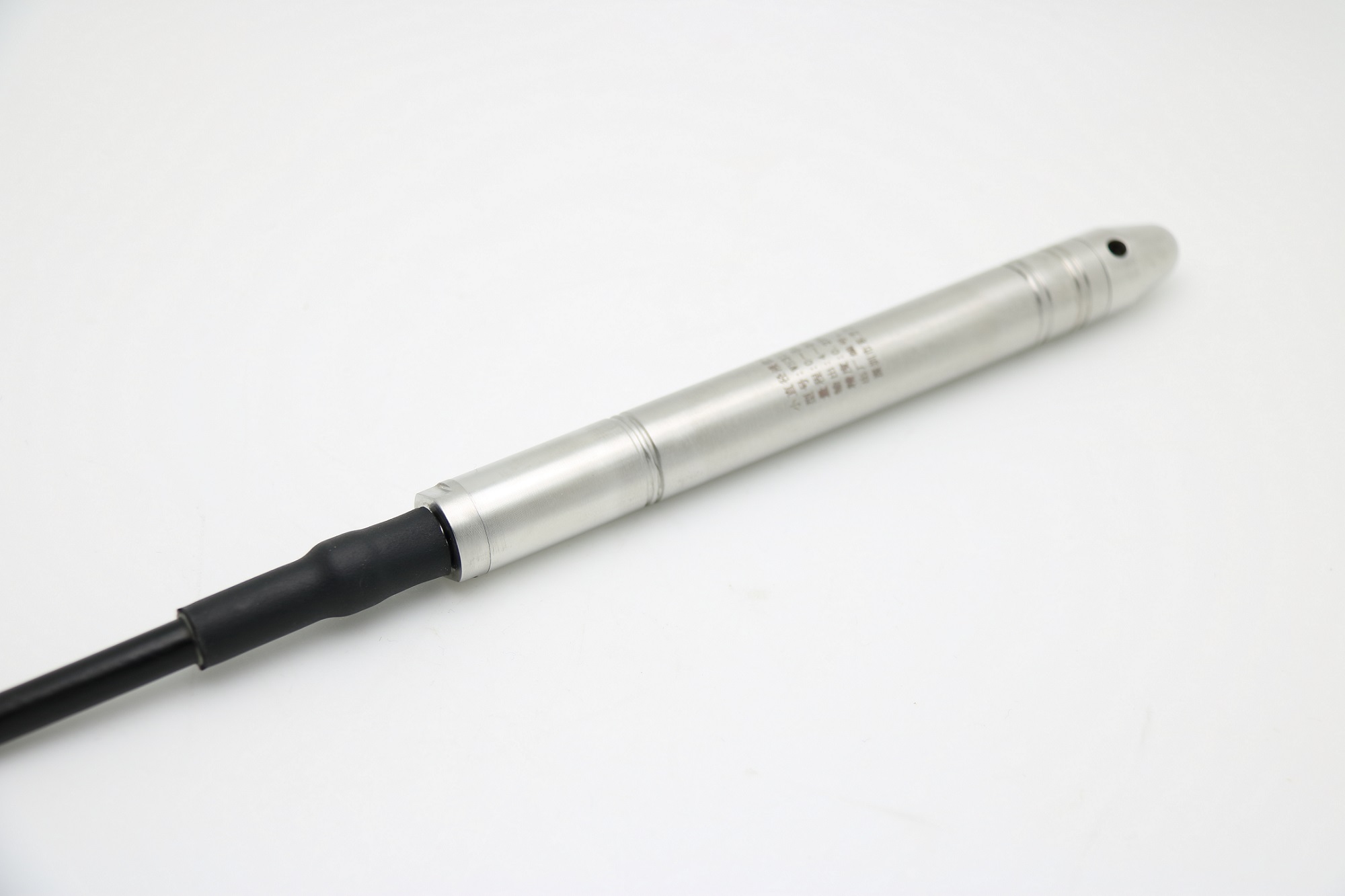

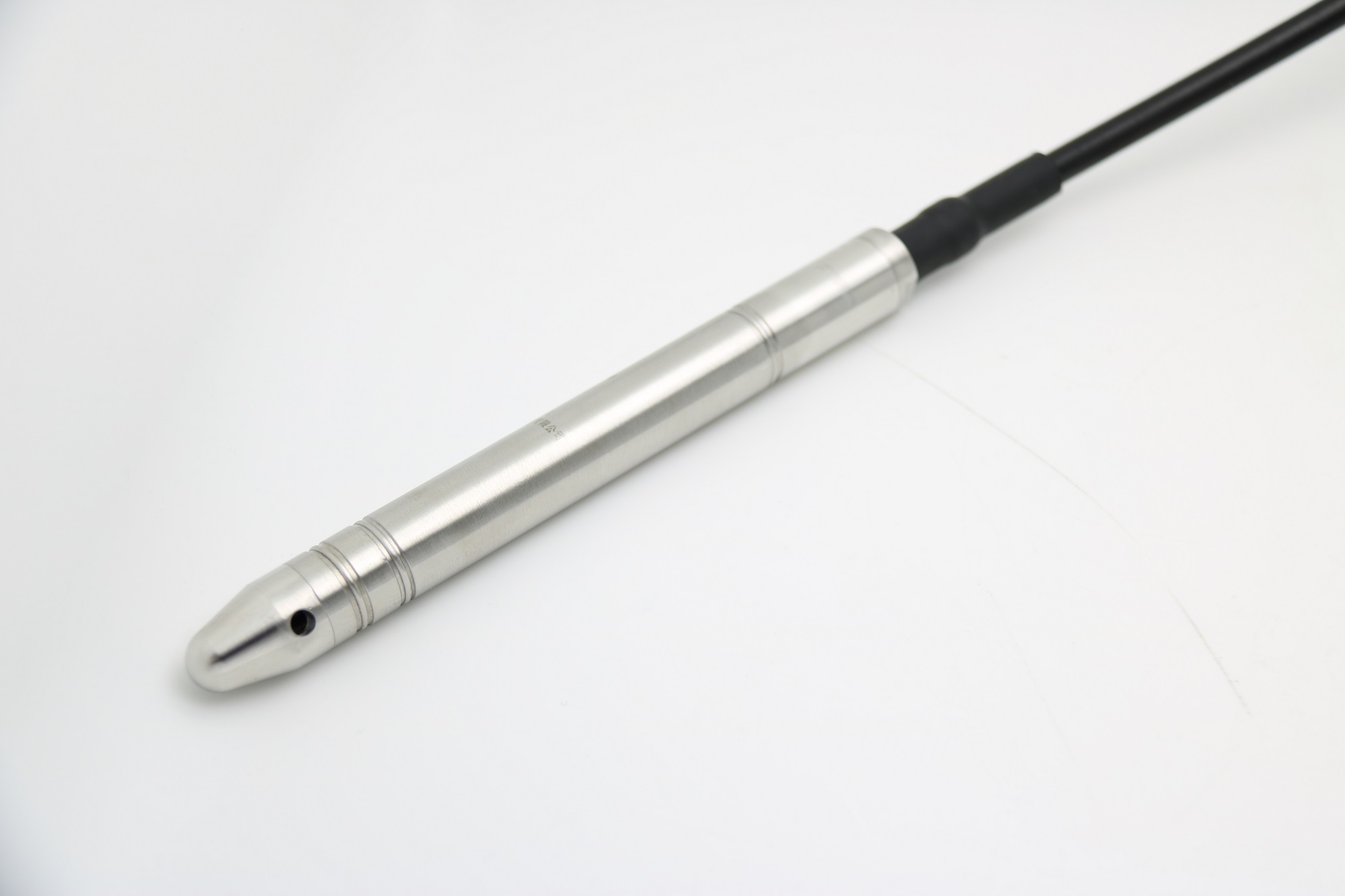

小直径液位变送器

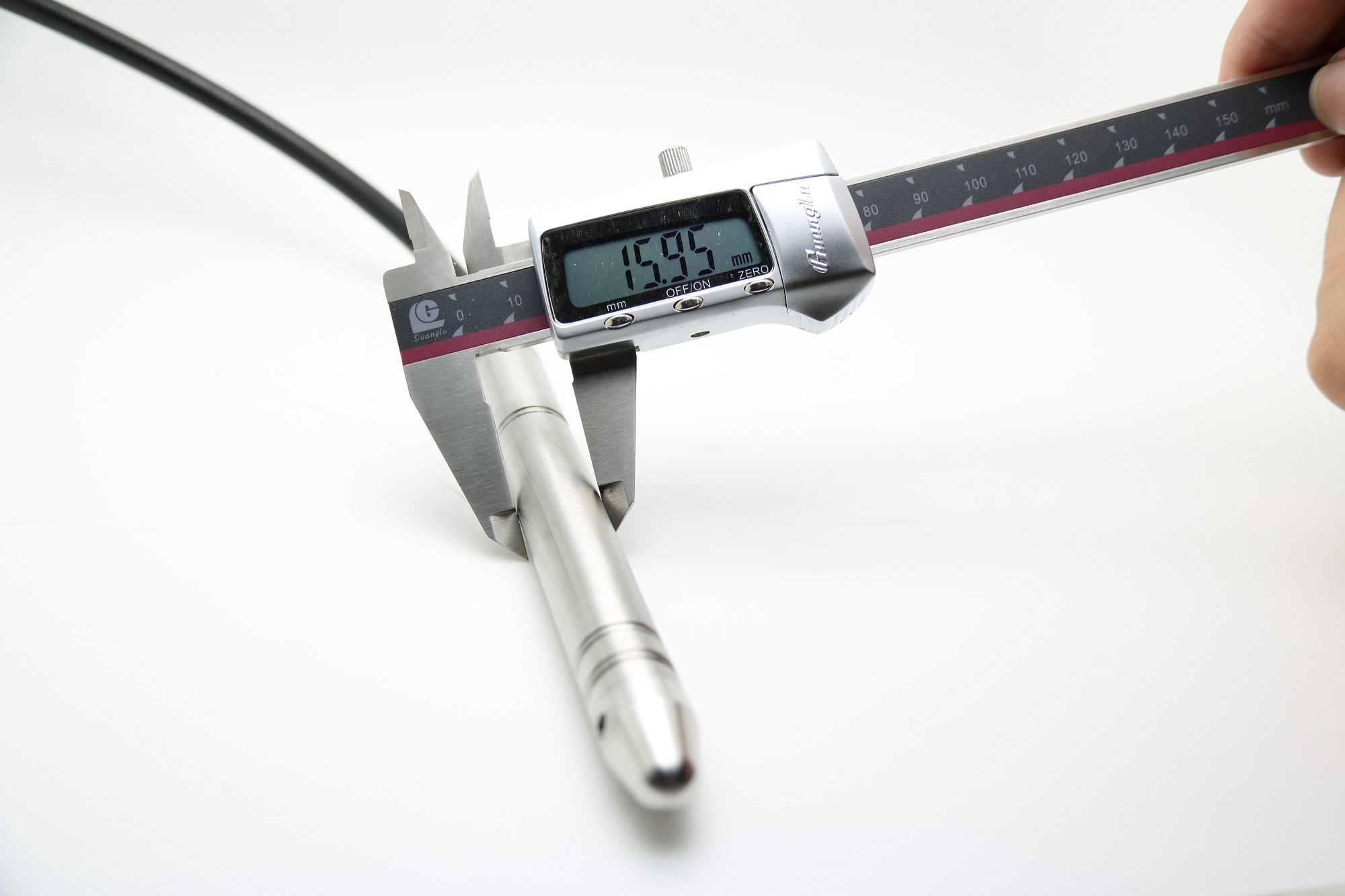

小直径液位变送器是专门为安装空间狭小的场合研发设计的，液位探头直径仅为16/19mm，内置高性能压力传感器和信号处理电路，产品采用一体化结构设计，全焊接密封，良好的防护性能使之可以长期侵入水中并正常工作。
WH311型由于体积小，安装使用十分方便，广泛应用于环保、水利等设备配套，以及变频供水、工业过程控制、化工等领域的液位测量控制。
东方万和仪表的工程师帮助了中铁四局，中国建筑第二工程局，葛洲坝南京地下空间等数十家用户实现了水位实时监测并带记录功能，数据可以用U盘直接导出。现在我们重点分析一下葛洲坝南京地下空间记录监测方案
WH311小直径液位变送器拥有了很多用户，从2013年到现在6年间，就已经有超过100000家用户选型WH311水位测量仪，解决深井液位显示报警的问题。东方万和仪表先后为贵州地质局500-1000米深井液位监测系统，武汉地震局80米地下水位监测项目，清华大学，吉林大学地球学院地下水深井液位监测.万和仪表致力于给用户工程师提供高精度,高稳定的测量方案，为用户解决深井液位测量难的问题。
特点
Φ16/19超小外径
扩散硅压阻传感器
安装方便
全焊接密封
高强度钢管结构
多重防护结构设计，防护能力高
选用防腐不锈钢材料，适合多种场合
性能参数
量程范围： 0～1m…200m水柱
压力类型： 表压、绝压
供电电源： 24VDC、12VDC
输出信号： 4～20mA、1～5V、0～5V
补偿温度： -10～70℃
工作温度： -40～150℃
储存温度： -40～125℃
零点温度漂移： ±2%FS
灵敏度温度漂移： ±2%FS
过载压力： 150%FS
机械振动： 20g（20-5000HZ)
冲击： 100g（11ms）
综合精度： 0.1、0.3、0.5级可选
长期稳定性： ±0.2%FS/年
响应时间： ≤1ms（上升到90％FS）
绝 缘： 100MΩ/250VDC
材质： 液位探头全不锈钢
导气电缆聚氨酯
介质兼容： 与316L不锈钢兼容的各种介质
防护等级： IP68
适用范围
安装空间狭小的液位测量…
应用
深井和钻孔测量
地下水监测
开放水域的水位测量
污水提升泵和抽水站
沉淀池和排洪系统
能特性
紧凑型设计
量程可调（选项）
适用于危险环境
安全可靠的双密封设计
适用于超高压的钛合金外壳（可选）
适用于具有高要求的测量应用
小直径液位变送器WH311检测系统方案
