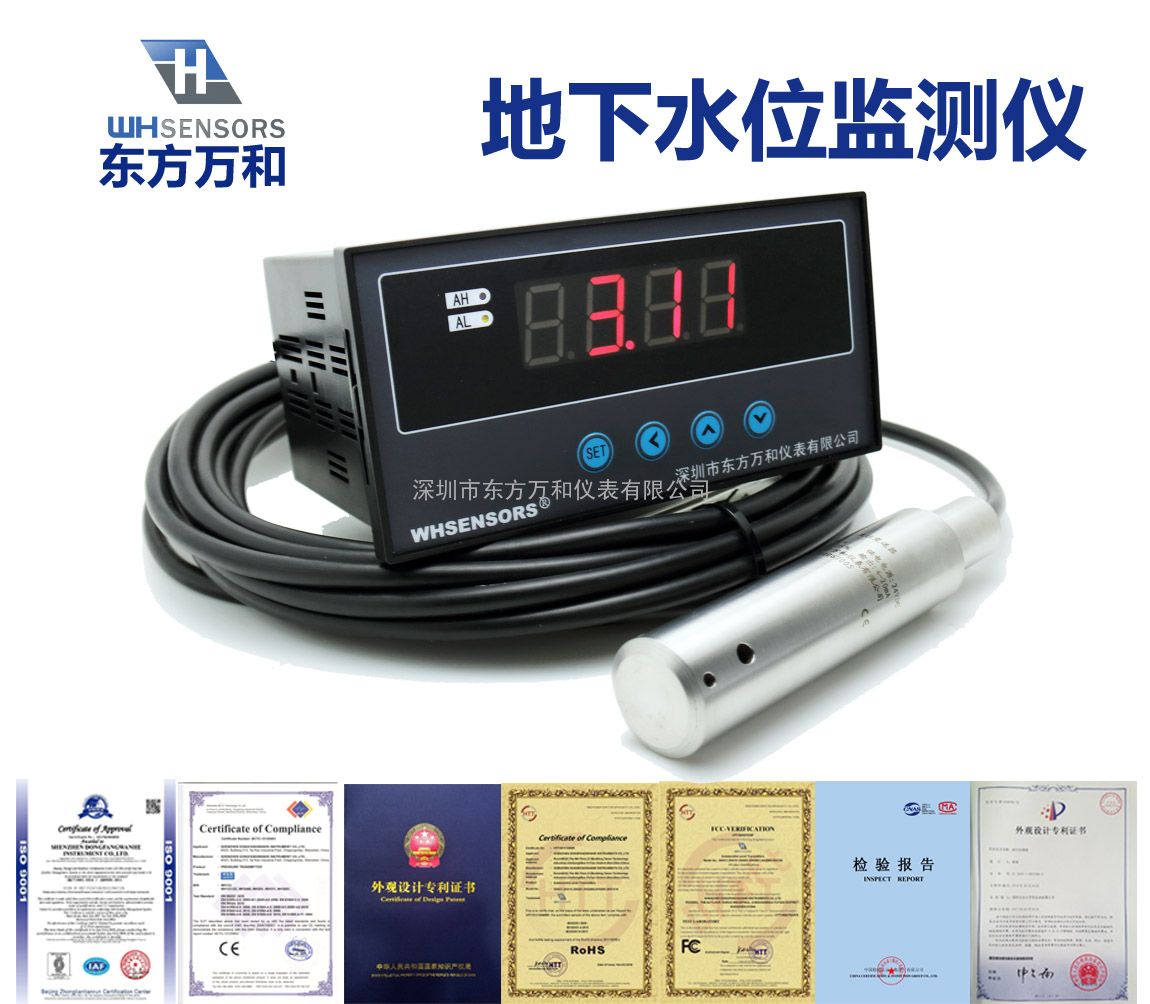

地下水位测量系统 水库电子液位计0-100米

类型：地下水位测量系统	规格：	安装方式：投入式
测量范围：0~1000米	型号：WH311	售后：一年免费换新机，终身保修
精度：精准到1厘米（cm）	输出信号：4~20mA	供电电压：24V
显示表工作电源：220V	仪表的外形尺寸：160*80*125mm
显示表的安装开孔尺寸：160*80	信号传输距离：5公里

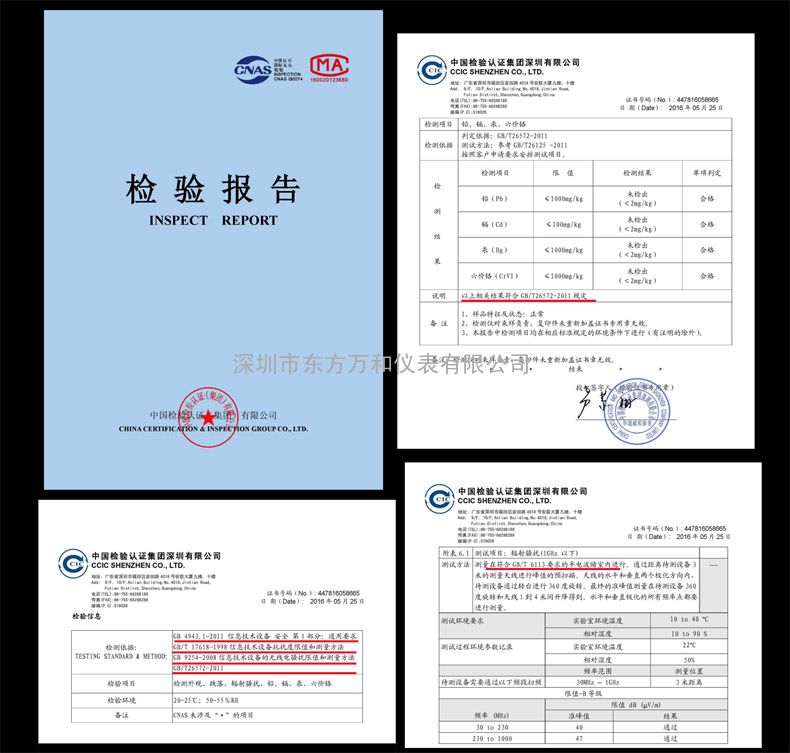

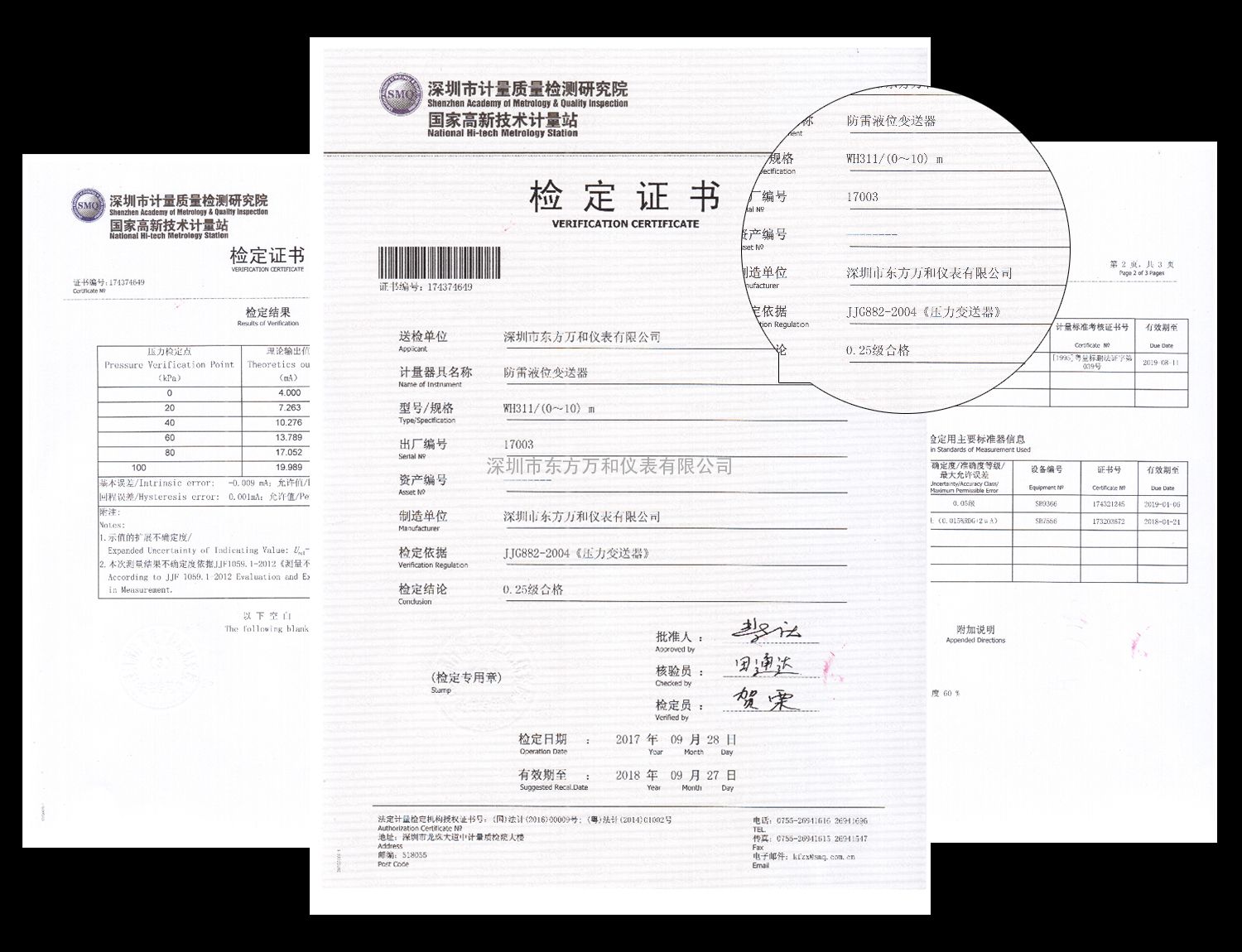

深圳市东方万和仪表有限公司WH311地下水位测量系统 水库电子液位计0-100米采用的是全不锈钢激光封焊结构，无可动部件，因而使用寿命长，后期维护成本极低，可做到免维护，极大节约了后续成本.并配其有万和仪表独有设计三重防雷模块装置，专为多雷雨地区设计。通过美国FCC专业认证（证书编号：HTT160507028F），获得国家商标局授权商标注册证（证书编号：14837249号），并取得了国家防爆电气产品质量监督检验中心的防爆合格证（证书编号：CNEx16.1199X）. WH311地下水位测量系统 水库电子液位计0-100米中国检验认证集团产品质量检验报告，符合GB4943.1-2011信息技术设备安全第1部分，符合GB/T信息技术设备抗扰度度限值和测量方法，符合GB9254-2008信息技术设备无线电骚扰限值和测量方法----工程师选择WH311，多一份质检多一份安全保障  安全有保障 WH311地下水位测量系统 水库电子液位计0-100米水库水位显示器获得了欧盟，美国等多国认证

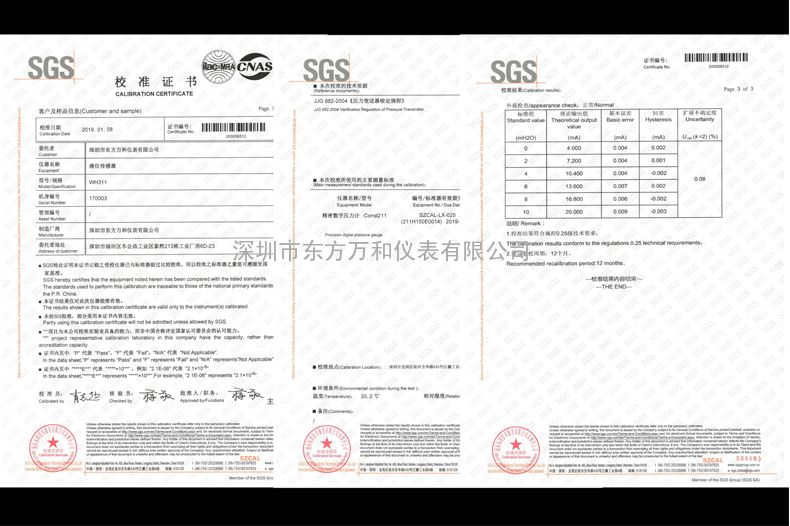

SGS通标标准技术服务有限公司（通标、SGS中国、SGS通标）是全球公认知名检验、鉴定、测试和认证机构，WH311地下水位测量系统 水库电子液位计0-100米水位测量仪通过了SGS通标的校准证书，证书编号：200006512，证书记载东方万和WH311的*大误差为0.009mA,实际精度超过千分之一，达到了万分之六误差范围之内。

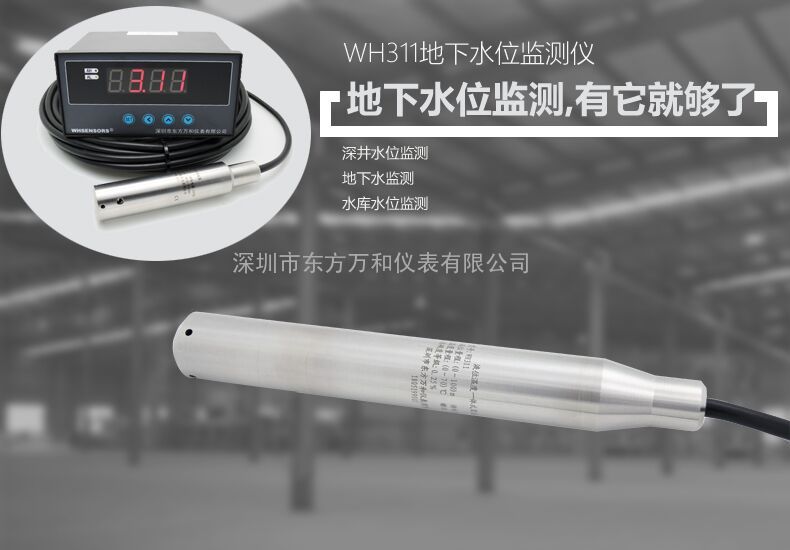

WH311地下水位测量系统 水库电子液位计0-100米水位测量仪，拥有了很多用户，从2013年到现在6年间，就已经有超过100000家用户选型WH311水位测量仪，解决深井液位显示报警的问题。

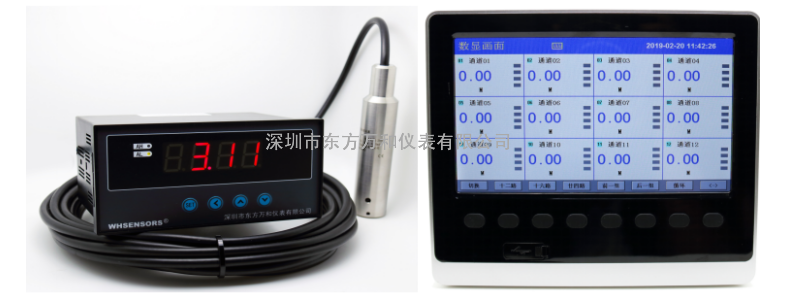

东方万和仪表先后为贵州地质局500-1000米液位监测系统，武汉地震局80米地下水位监测项目，清华大学，吉林大学地球学院地下水深井液位监测.万和仪表致力于给用户工程师提供高精度,高稳定的测量方案。 WH311地下水位测量系统 水库电子液位计0-100米水位实时监测功能，配套WH6无纸记录仪可以实时记录
有的现场需求不仅要实时显示，更要带记录数据功能，WH311深井地下水位自动监测，在实时显示的同时内置存储和记录功能，并且可以用U盘导出数据。配套WH6无纸记录仪,一分钟记录一次数据可以记录一年,并要求带USB转储接口,直接用U盘可以拷贝出数据,并通过随机携带的上位机软件生产表格文件。

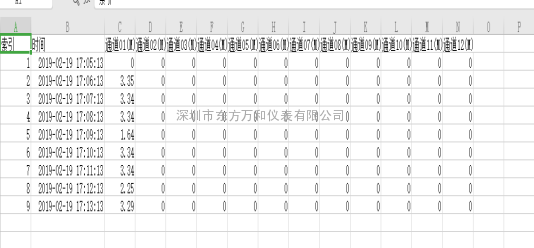

导出的数据表格演示。

案例分析
东方万和仪表的工程师帮助了中铁四局，中国建筑第二工程局，葛洲坝南京地下空间等数十家用户实现了水位实时监测并带记录功能，数据可以用U盘直接导出。现在我们重点分析一下葛洲坝南京地下空间记录监测方案：
用户:葛洲坝南京地下空间
要求:现场有5个深井,深度100米,需要实时监测深井里面液位高度,并要求对测量数据一分钟记录一次,实时记录,并可以用U盘拷贝出数据,数据可以自动生成表格格式。

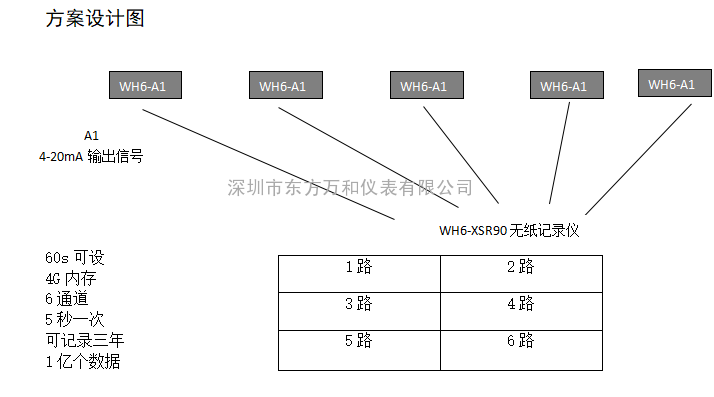

方案设计图






60s可设
4G内存
6通道
5秒一次
可记录三年
1亿个数据



解决方案：
 1将液位探头WH311直接100米深井底部,放的过程中可以和深井泵一起下去,放的过程中要保护好钢丝电缆(如果电缆损坏,就没有输出信号了).
 2:将现场数显表分别从WH6-A1的 4号端子和5号端子用2*1.5平方屏蔽电缆将信号传输到控制室无纸记录仪旁边,然后根据编号将1号显示器的4号端子接1C,5号端子接1A
