深圳市东方万和仪表有限公司成立于2012年，公司旗下拥有“WHSENSORS”“东方德控”“万和中仪”三大品牌。
水泵水位自动控制器，液位监测显示仪WH311
无论是深井、水库、河流等液位测量，还是消防水池/水箱水位监测，深圳市东方万和液位测量都有出色的表现。
水库、河流、地下水监测场合-----运用水库闸前闸后水位监测
深井液位测量场合------深井专用系列可精确显示到厘米
消防水池水箱液位显示场合------含消防验收全套资料

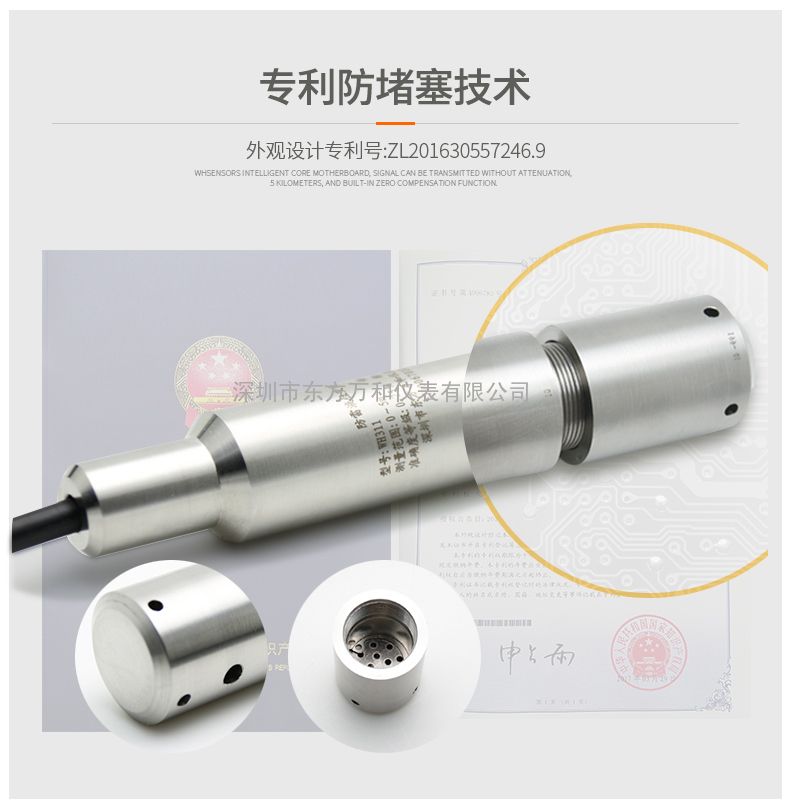

污水处理场合------运用专利防堵设计

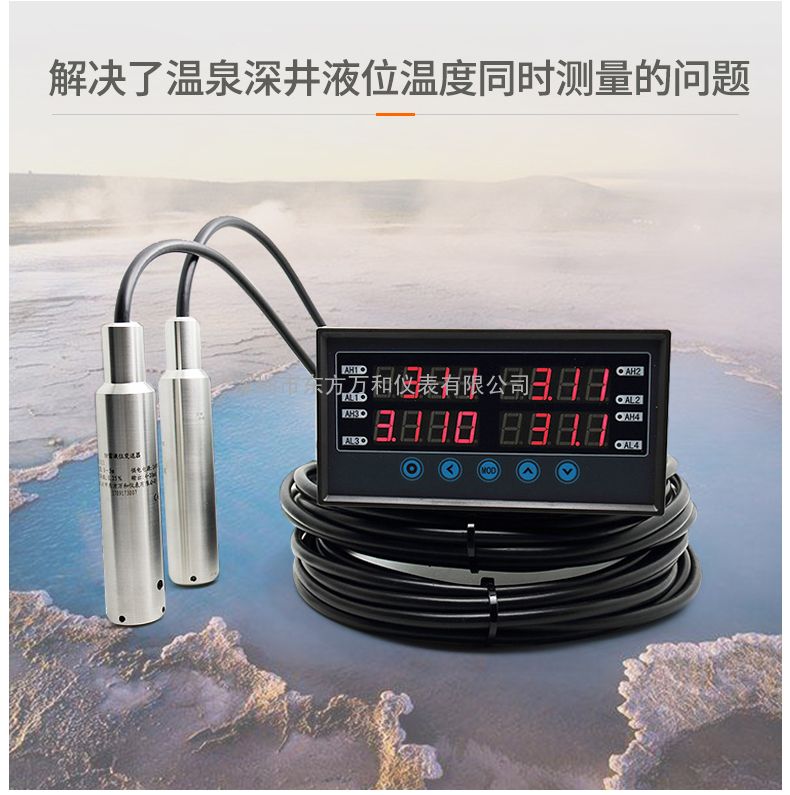

液位监测监控场合--------液位温度一体式传感器可同时测量水位和温度
水泵水位自动控制器，液位监测显示仪WH311
案例分析
东方万和仪表的工程师帮助了中铁四局，中国建筑第二工程局，葛洲坝南京地下空间等数十家用户实现了水位实时监测并带记录功能，数据可以用U盘直接导出。现在我们重点分析一下葛洲坝南京地下空间记录监测方案：
用户:葛洲坝南京地下空间
要求:现场有5个深井,深度100米,需要实时监测深井里面液位高度,并要求对测量数据一分钟记录一次,实时记录,并可以用U盘拷贝出数据,数据可以自动生成表格格式。

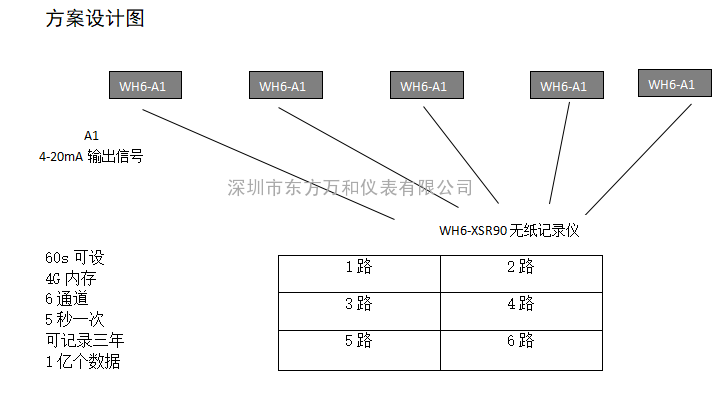

实时地下水液位查询监测显示仪WH311 可传输5公里方案设计图
60s可设
4G内存
6通道
5秒一次
可记录三年
1亿个数据
水泵水位自动控制器，液位监测显示仪WH311 解决方案：
1将液位探头WH311直接100米深井底部,放的过程中可以和深井泵一起下去,放的过程中要保护好钢丝电缆(如果电缆损坏,就没有输出信号了).
2:将现场数显表分别从WH6-A1的 4号端子和5号端子用2*1.5平方屏蔽电缆将信号传输到控制室无纸记录仪旁边,然后根据编号将1号显示器的4号端子接1C,5号端子接1A
水泵水位自动控制器，液位监测显示仪WH311 简介

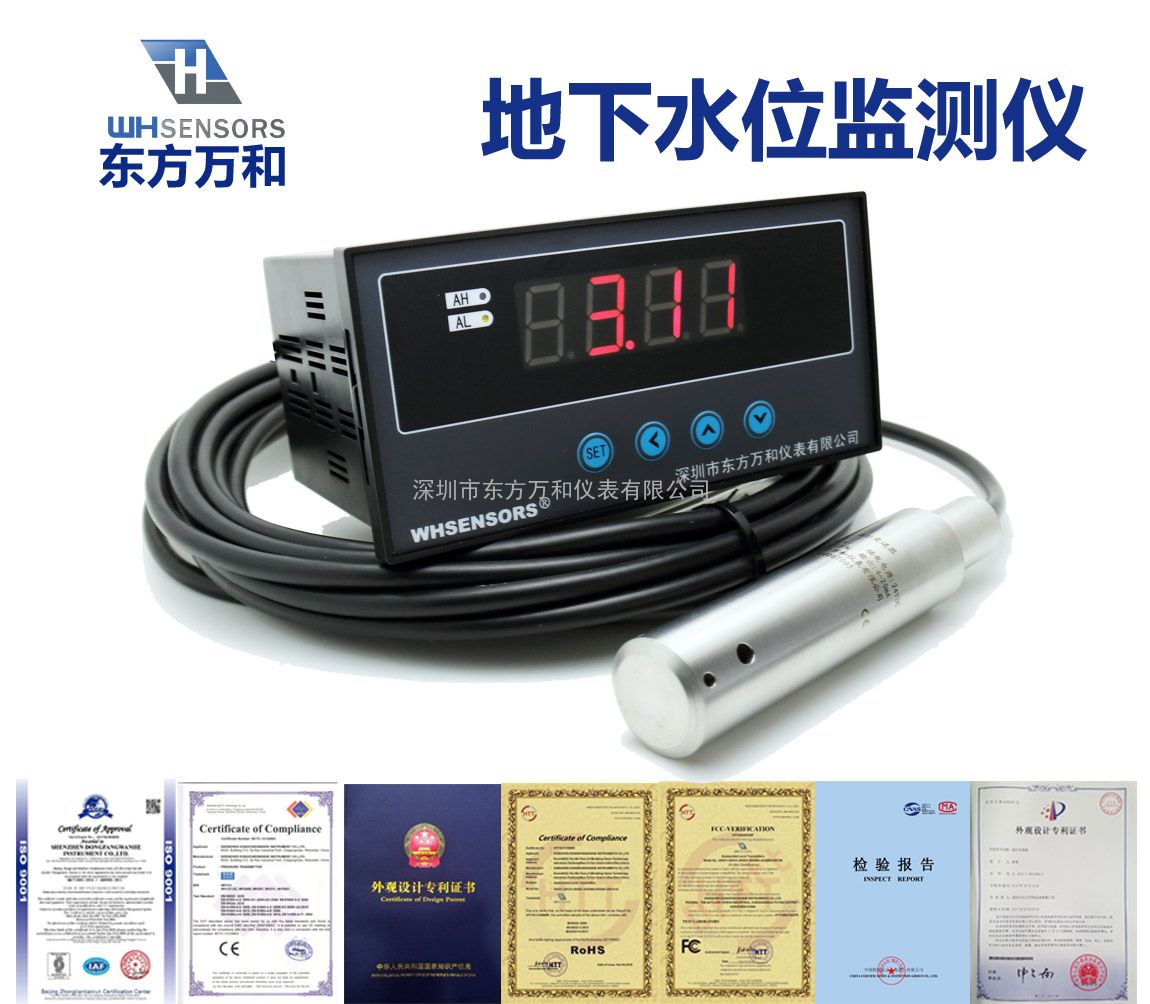

WH311水泵水位自动控制器是一种全密封潜入式扩散硅液位测量仪表，该311型选用经过长期稳定性和可靠性试验的压阻式压力传感器及高精度的变送器，专用电路装入一个不锈钢壳体组成一体化的结构和标准化的信号，为现场使用和自动化控制提供了方便。专用线缆与外壳密封连接，可长期投入与变送器结构材料相兼容的液体中使用。
深圳市东方万和仪表生产的水泵水位自动控制器 WH311水位显示仪采用美国德州仪器（TI）公司，原装芯片放大电路，大大提高传感器信号输出的稳定性。用户可自行用2X1.5平方屏蔽电缆将水位探头从消防水箱（水池）现场延长到消防控制中心连接WH6液位显示表，高性能的芯片大大减弱了信号衰减，*远传输距离可以达到5公里。
水泵水位自动控制器，液位监测显示仪WH311 优点：
1.万和WH311水位探头采用全密封不锈钢一体化结构，无须外部调节
2.万和WH311传感器部分的外壳防护等级为IP68，显示表安装于方便接线的地方
3.万和WH311水位计适合深水液位（温度）测量，量程可低至0.5M的水，可抵抗较强的压力冲击
4.WH311已取得CE认证和ROHS认证

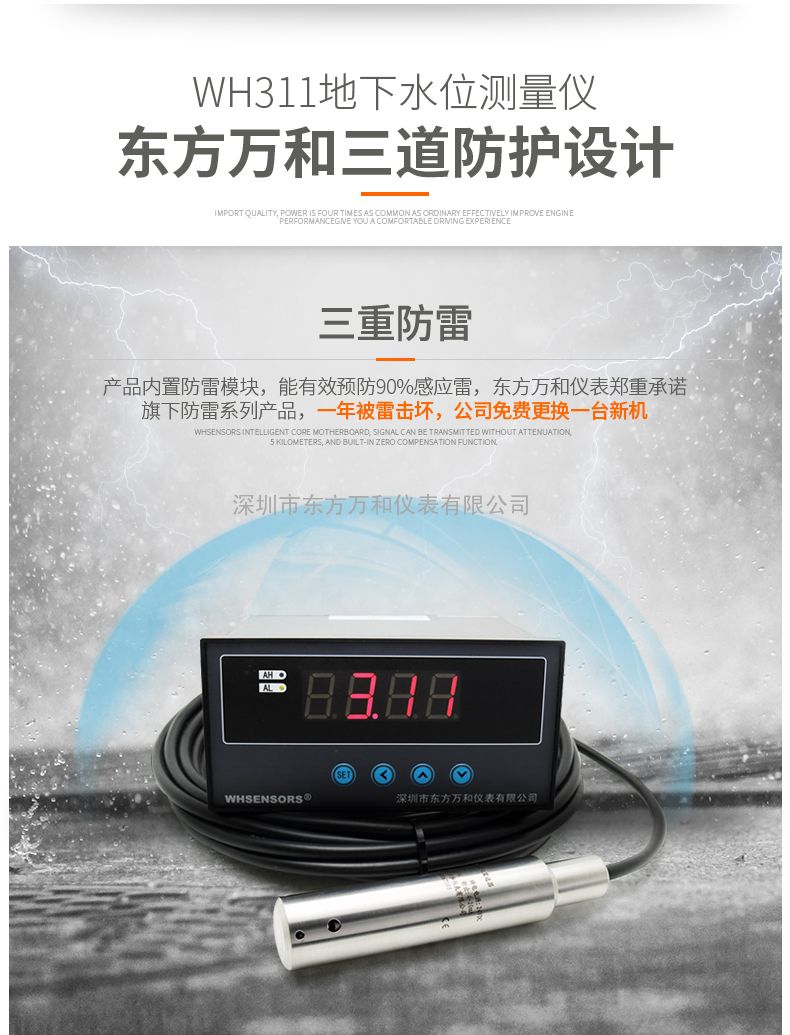

5 万和WH311液位探头内置防雷模块，有效防护在野外使用的安全性

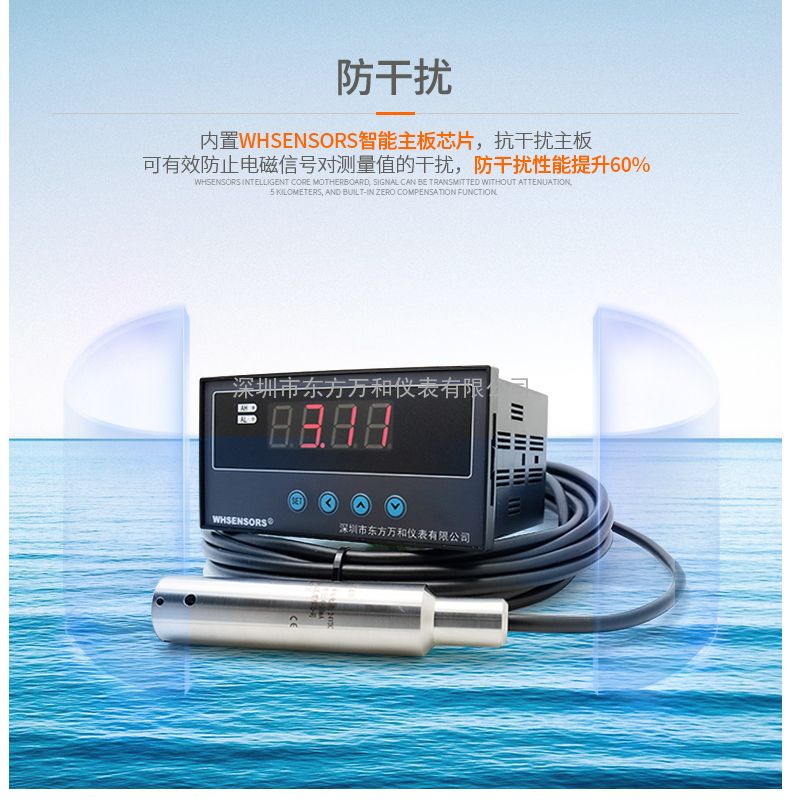

6 万和WH311智能核心主板，信号可远传5公里外的显示器上，实时显示水位高度
水泵水位自动控制器，液位监测显示仪WH311 功能特点：
1 万和WH311实时显示深地下水水位，测量精度可达1厘米
2 万和WH311测量范围大，可达1000米
3 万和WH311AI智能远传显示，内置智能信号放大器，远距离无损信号传输距离可达5KM
4 万和WH311模拟1000米深度压力防水测试，使用寿命可达十年，真正做到一台顶三台
5 万和WH311液位温度一体式，可同时测量温度和液位
水泵水位自动控制器，液位监测显示仪WH311 技术参数：
万和WH311液位传感器主要技术参数：（详细参数）
量 程: 0-100m(水位高/深度)
综合精度: 0.5%FS；输出信号: 4～20mA(二线制)、供电电压: 24DCV(9～36DCV)
介质温度: 0～60℃
环境温度: 常温(-20～60℃)
负载电阻: 大800Ω；绝缘电阻: 大于2000MΩ (100VDC）
密封等级: IP68
液位传感器外形尺寸：
万和WH6显示控制仪主要技术参数：
显示范围：—999～9999
精度：±0.5%+1个字；
继电器输出：AC250V/3A（阻性负载）上、下限两组常开常闭输出，可自己任意设定；
工作电源：AC220V，50Hz；
仪表的外型尺寸：160*80*95（mm），也有其他尺寸供选择；
仪表的安装开孔尺寸：152*76（mm）；
仪表的输入信号：二线制变送器4～20mA。如要取4～20mA电流，只要在液位传感器回路里串联即可。
工作环境：0℃~50℃，湿度低于90%R.H，不结露。
显示范围：-1999~9999，小数点位置可设定
输入类型：万能输入，可通过参数设定选择基本误差：小于0.5%F.S
控制周期：0.2秒
报警输出：2点继电器输出，触点容量220V AC，3A
变送输出：光电隔离，输出分辨力1/3000，误差小于±0.2% F.S
直流电流或直流电压输出需订货时注明，负载能力大于600Ω
直流电流输出时，可通过设定选择4mA~20mA，0mA~10mA，0mA~20mA；直流电压输出时，可通过设定选择1V~5V，0V~5V
0V~10V变送输出，需订货时注明
★ 变送输出为选装功能，需在订货时注明，否则仪表不具有此功能。
★ 外供12V同时具有A1或A2型号变送输出功能时，变送输出负载能力为450Ω

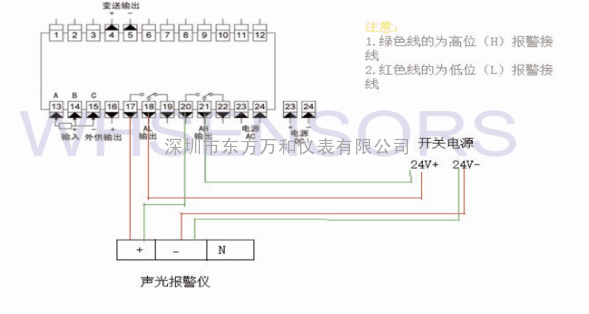

实时地下水液位查询监测显示仪WH311 可传输5公里安装注意方法和接线：

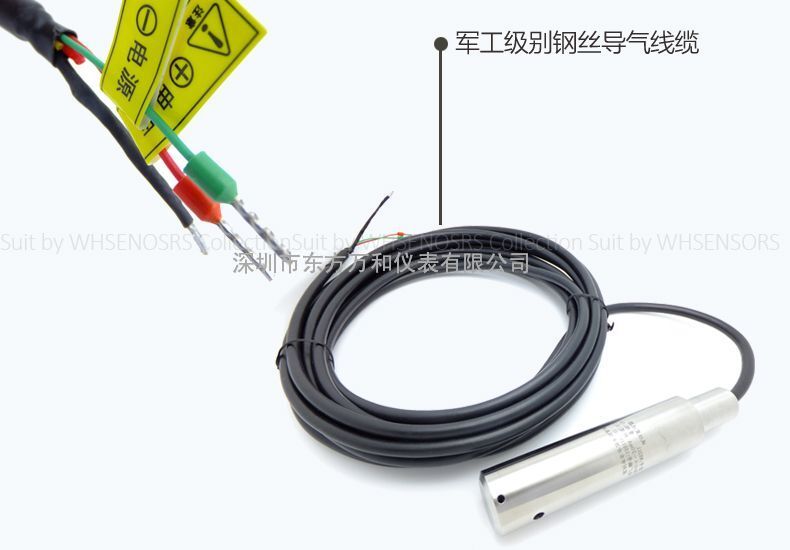

深圳东方万和WH311水位液位显示仪其外壳采用全不锈钢材料，传感器及外壳连接部分采用激光焊接，信号传输选用钢丝保护专用电缆，提高抗拉强度、耐磨性及抗腐蚀能力。此款产品已逐渐应用于煤层气井井下液面测量、农田灌溉水井及泵站、地震监测井液面测量、地质勘查深井水文测量、水库大坝监测、地下水资源管理及地热井、工业水池、船舶海洋设备监测等工程中，*大程度的满足了测量复杂环境的要求。为了方便用户在安装和使用过程中自行避免因操作不当时对后续工作造成的影响和损失，下面就安装和使用过程的注意事项，与广大新老用户一起分享。
